Hướng dẫn vận hành máy so màu X-Rite Ci7600 chuẩn ISO/ASTM. Cách hiệu chuẩn, đo màu vải, tiêu chí ΔE ngành dệt may.
Bạn có biết rằng chỉ cần sai lệch màu ΔE > 0.5 trên vải may socks hoặc áo thể thao xuất khẩu, lô hàng của bạn có thể bị khách hàng (Nike, Adidas, H&M) trả về ngay lập tức? Trong bối cảnh ngành dệt may cạnh tranh khốc liệt về tiêu chuẩn xanh và chất lượng, việc sở hữu và biết cách vận hành chính xác máy so màu quang phổ để bàn không còn là lựa chọn, mà là yêu cầu bắt buộc.
Bài hướng dẫn sử dụng chi tiết dưới đây sẽ giúp bạn khai thác tối đa X-Rite Ci7600, đảm bảo quy trình đo màu vải đạt chuẩn ISO 105 và ASTM E1164, phục vụ tốt nhất cho công tác QC ngành may mặc.
1. Giới thiệu thiết bị & Tiêu chuẩn áp dụng

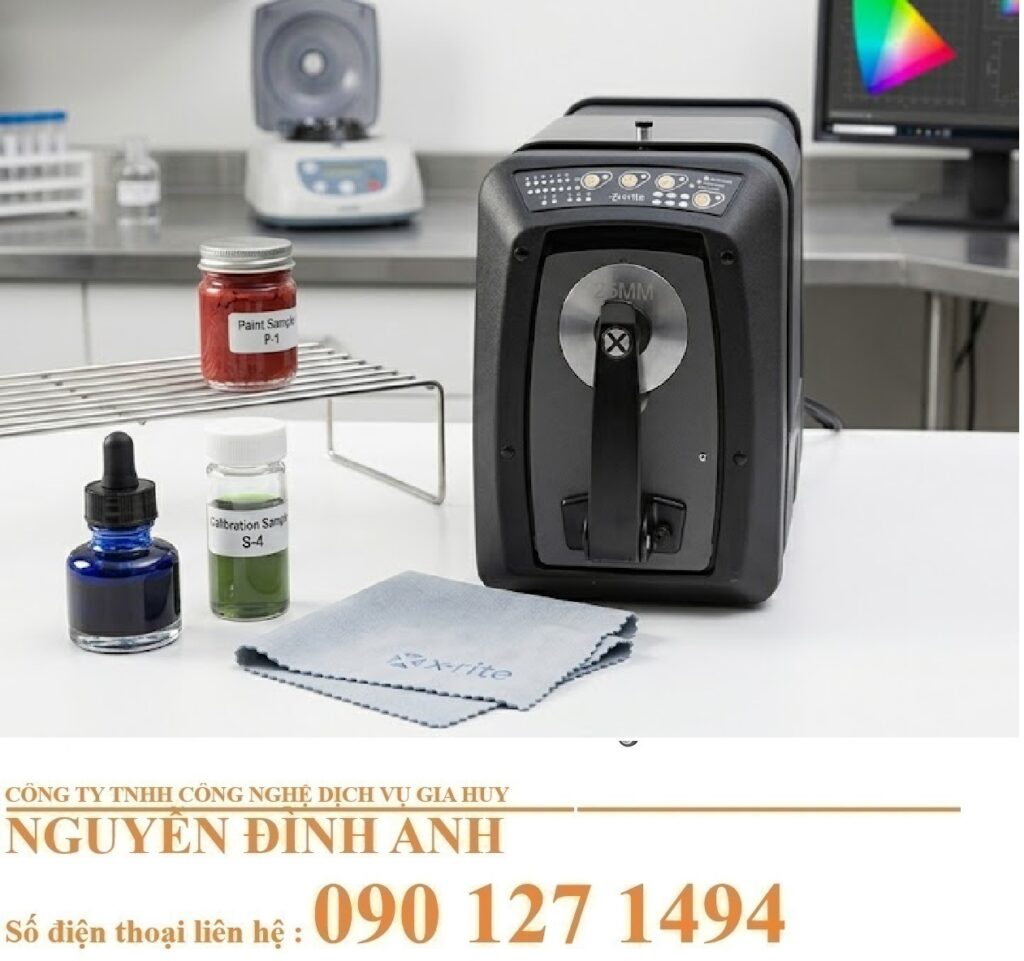

Thiết bị X-Rite Ci7600
Đây là dòng máy đo màu quang phổ để bàn (benchtop spectrophotometer) được thiết kế dành riêng cho phòng thí nghiệm dệt nhuộm và bộ phận QC khắt khe.
- Hình học đo: d/8° (Đây là tiêu chuẩn vàng trong công nghiệp dệt may để đảm bảo độ lặp lại cao).
- Nguồn sáng: Xenon Pulse (giúp mô phỏng chính xác ánh sáng D65 tự nhiên).
- Tính năng nổi bật: Đo đồng thời cả 2 chế độ SCI (bao gồm phản xạ gương – phù hợp đánh giá thuốc nhuộm) và SCE (loại bỏ phản xạ gương – phù hợp đánh giá cảm quan thực tế).
Các tiêu chuẩn ISO/ASTM liên quan
Để đảm bảo kết quả đo được công nhận quốc tế, Ci7600 hỗ trợ đầy đủ các tiêu chuẩn:
- ISO: ISO 105-J03 (Đánh giá độ lệch màu), ISO 7724 (Quang học màu), ISO 11664.
- ASTM: ASTM E1164 (Thực hành đo màu), ASTM E308 (Tính toán tọa độ màu), ASTM D2244 (Định lượng màu).
2. Chuẩn bị trước khi đo (Preparation)
Không có kết quả chính xác nếu môi trường và mẫu không được chuẩn bị kỹ. Đây là bước “fail” nhiều nhất trong các buổi audit QC.
Điều kiện môi trường (Áp dụng cho phòng so màu)
- Nhiệt độ: 21 ± 2°C (Tránh nhiệt độ quá cao làm ảnh hưởng độ ổn định đèn).
- Độ ẩm: 50 ± 10% RH.
- Ánh sáng: Phòng tiêu chuẩn D65, tránh ánh sáng tự nhiên chiếu trực tiếp vào cổng đo.
- Điều hòa mẫu: Vải mới cắt hoặc nhuộm phải được để trong phòng thí nghiệm ít nhất 4 tiếng để cân bằng độ ẩm với môi trường đo.
3. Quy trình Hiệu chuẩn (Calibration) Chi Tiết
Máy cần được hiệu chuẩn định kỳ để đảm bảo độ chính xác về sau (≤ 0.03 ΔE*ab).
Tần suất hiệu chuẩn khuyến nghị:
- Đầu mỗi ca làm việc (Standard SOP của X-Rite).
- Sau 8 giờ vận hành liên tục.
- Khi thay đổi khẩu độ (Aperture) hoặc chuyển đổi chế độ SCI/SCE.
Các bước thực hiện:
- Bật máy: Bật công tắc phía sau, chờ ~50 giây cho hệ thống ổn định.
- Mở phần mềm: Sử dụng Color iQC hoặc Color iMatch.
- Chọn chức năng Calibration:
- White Calibration: Đặt tấm chuẩn trắng (White Tile) vào. Lưu ý: Tuyệt đối không dùng tay chạm vào bề mặt tấm trắng để tránh dấu vân tay gây lệch ΔE.
- Black Calibration: Đặt bẫy đen (Black Trap) vào để chuẩn điểm zero phổ.
- Xác nhận: Máy sẽ tự động lưu dữ liệu chuẩn. Nếu hệ thống báo lỗi, kiểm tra xem tấm trắng có bị bẩn hoặc khít với cổng đo chưa.
4. Quy trình Đo Màu Vải (Measurement SOP)
Bước 1: Chuẩn bị mẫu (Sample Prep)
- Vải dày: Đặt phẳng trên bề mặt đo.
- Vải mỏng (Cotton, Voan): Gấp 4-8 lớp hoặc đặt dưới nền trắng chuẩn (White Back) để tránh hiện tượng màu sắc bị transparent (trong suốt) làm sai kết quả.
- Yêu cầu: Mẫu phải phẳng, không nhăn, không bám bụi.
Bước 2: Cài đặt thông số (Settings)
Ngành may mặc thường dùng:
- Illuminant/Observer: D65 / 10° (Tiêu chuẩn ánh sáng ban ngày).
- Chế độ:
- SCI: Dùng để kiểm soát công thức thuốc nhuộm (đo màu thực của chất liệu).
- SCE: Dùng để đánh giá màu sắc cuối cùng mà mắt người nhìn thấy trên sản phẩm hoàn tất.
Bước 3: Tiến hành đo
- Mở cửa buồng đo.
- Đặt mẫu che kín toàn bộ khẩu độ. Mẹo: Đảm bảo không có khe hở để ánh sáng bên ngoài lọt vào.
- Nhấn nút Measure trên phần mềm.
- Kết quả sẽ hiện ra các giá trị: L*, a*, b*, C*, h° và độ lệch màu ΔE* so với mẫu chuẩn.
5. Tiêu chí Đánh giá QC (Pass/Fail Criteria)
Đây là phần quan trọng nhất quyết định hàng có được xuất hay không. Dựa trên thực tế tại các nhà máy cung ứng cho thương hiệu quốc tế:
| Cấp chất lượng (Grade) | Giới hạn chấp nhận (ΔE CMC) | Ứng dụng thực tế |
|---|---|---|
| Xuất khẩu cao cấp | ≤ 0.5 | Thể thao (Nike, Adidas), Denim cao cấp |
| Hàng thời trang | ≤ 0.8 | Thời trang Uniqlo, H&M |
| Hàng phổ thông | ≤ 1.0 | Sản phẩm gia công thông thường |
| Ngưỡng tối đa | ≤ 1.5 | Chỉ chấp nhận nếu khách hàng đồng ý |
Lưu ý quan trọng: Để tăng độ tin cậy, mỗi mẫu vải cần đo tối thiểu 4-5 điểm (4 corners + center) rồi lấy giá trị trung bình.
6. Bảo trì & Khắc phục sự cố nhanh
Bảo trì định kỳ (Maintenance)
- Hàng ngày: Lau bụi bề mặt máy, vệ sinh cổng đo bằng bóng thổi hoặc chổi lông mềm.
- Hàng tuần: Kiểm tra tấm White Tile có bị trầy xước hoặc bẩn không. Nếu bẩn nhẹ, dùng vải sợi microfaric lau nhẹ.
- Hàng năm: Gửi máy đi hiệu chuẩn (Service Calibration) truy xuất chuẩn quốc tế (NIST).
Sửa lỗi thường gặp (Troubleshooting)
| Hiện tượng | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Kết quả ΔE dao động lớn | Mẫu vải không phẳng, có nếp gấp | Ép phẳng mẫu trước khi đo |
| Màu lệch khác thường | Chưa thực hiện White Calibration | Thực hiện lại quy trình hiệu chuẩn |
| Máy không nhận kết năng | Lỗi USB hoặc cổng kết nối | Khởi động lại máy và máy tính |
| Chỉ số Tint/WHITENESS kỳ lạ | Sử dụng sai chế độ đo OBA | Kiểm tra lại cài đặt chế độ Whiteness |
Kết luận & Khuyến nghị
Việc sở hữu máy so màu X-Rite Ci7600 chỉ là bước đầu tiên. Điều quan trọng là bạn phải xây dựng được quy trình chuẩn SOP (Standard Operating Procedure) bám sát nội dung bài viết này: Luôn hiệu chuẩn đúng cách, đo đủ số điểm và so sánh bằng tiêu chuẩn phù hợp (SCI/SCE).
Để quản lý dữ liệu màu tập trung và tránh tình trạng mỗi người đo một kết quả, hãy đảm bảo phòng Lab của bạn đang sử dụng phần mềm Color iQC để lưu trữ database màu sắc (Color Library) cho từng khách hàng.
Hành động ngay: Nếu đội ngũ kỹ thuật của bạn chưa thành thạo thao tác đo SCE/SCI hoặc cần tài liệu IQ/OQ cho máy, hãy để lại comment hoặc liên hệ để được tư vấn chi tiết hơn.
