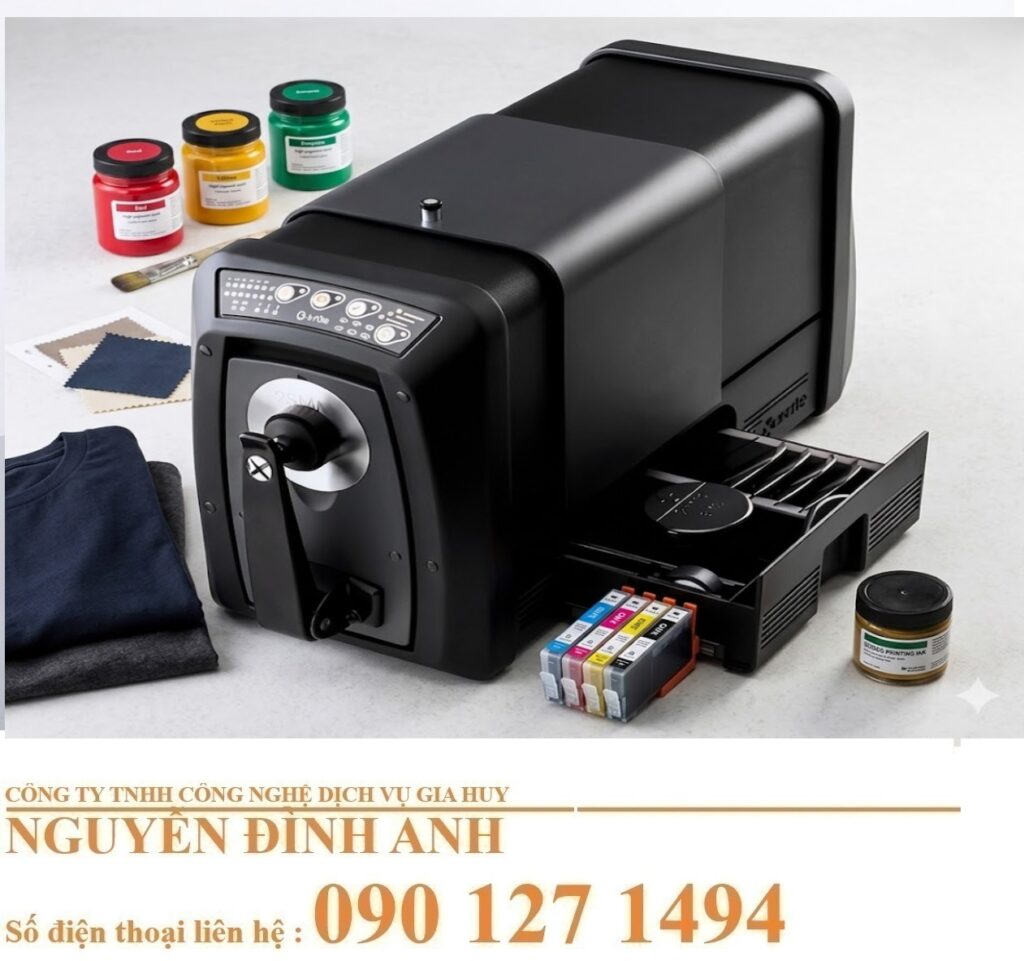

Bạn đang vật lộn với kết quả đo màu không ổn định trên máy X-Rite Ci7000? Mẫu vải PASS ở phòng bạn nhưng FAIL tại khách hàng? Sai lệch màu nhỏ gây lỗi hàng loạt, tốn kém tiền tỷ? Đó là hậu quả của việc vận hành thiếu chuẩn. Là chuyên gia QC dệt may với hơn 10 năm kinh nghiệm, tôi hiểu rõ nỗi đau này. Bài viết này cung cấp Hướng Dẫn Vận Hành Chuẩn (SOP) cho dòng máy Ci7000, giúp bạn đo màu chính xác như phòng Lab hàng đầu, tuân thủ nghiêm ngặt tiêu chuẩn ISO và ASTM. Áp dụng đúng, bạn sẽ giảm thiểu tối đa rủi ro sai màu, tăng uy tín và lợi nhuận.
1. Tiêu Chuẩn Bắt Buộc Khi Sử Dụng Ci7000 Trong May Mặc
Để dữ liệu đo được công nhận toàn cầu, phòng Lab & QC bắt buộc tuân thủ các tiêu chuẩn cốt lõi sau khi sử dụng máy so màu X-Rite Ci7000 series (Ci7600, Ci7800, Ci7860):
- ASTM D1729: Đánh giá trực quan sự khác biệt màu vật liệu mờ (cơ sở để kiểm tra lại kết quả máy khi cần).
- ASTM E1164: Quy trình chuẩn để thu thập dữ liệu quang phổ từ máy đo màu (nền tảng cho mọi phép đo trên Ci7000).
- ISO 105-J01 / J03: Tiêu chuẩn vàng về đo màu bằng máy và tính toán sai lệch màu (∆E) cho ngành dệt may.
- AATCC EP6 & EP7: Quy trình đánh giá độ chuyển màu (color transfer) và thay đổi màu sắc (color change) bằng công cụ, thường dùng cho test giặt, ma sát, mồ hôi.
⚠️ Lưu ý: Việc hiểu và áp dụng đúng các tiêu chuẩn này ngay từ đầu là chìa khóa đảm bảo tính thống nhất và độ tin cậy của kết quả QC. Khách hàng lớn luôn yêu cầu báo cáo theo các tiêu chuẩn cụ thể này.
2. Chuẩn Bị Môi Trường & Thiết Bị: Nền Tảng Cho Độ Chính Xác
Máy so màu quang phổ Ci7000 cực kỳ nhạy cảm. Môi trường kém ổn định sẽ “giết chết” độ chính xác của bạn:
- Môi Trường Phòng Lab Lý Tưởng:
- Nhiệt độ: Ổn định từ 20°C – 25°C.
- Độ ẩm: Ổn định từ 40% – 60%.
- Tránh tuyệt đối: Ánh nắng trực tiếp chiếu vào máy/mẫu, luồng gió điều hòa/thông gió thổi thẳng vào buồng đo.
- Làm Ấm Máy (Warm-up): Bật máy Ci7000 và phần mềm (Color iQC/iMatch) trước khi đo ít nhất 15-30 phút. Đèn Xenon và cảm biến cần thời gian để ổn định nhiệt độ, cho kết quả lặp lại tốt nhất.
- Chọn Ống Kính (Aperture) Phù Hợp: Đây là lỗi phổ biến gây sai số!
- LAV (25mm) hoặc MAV (10mm): Lựa chọn tốt nhất cho vải thông thường. Diện tích đo lớn giúp lấy trung bình tốt, giảm ảnh hưởng của cấu trúc dệt không đồng nhất.
- SAV (6mm) hoặc VSAV (3.5mm): Chỉ dùng khi bắt buộc – cho chi tiết rất nhỏ như cúc áo, đường chỉ thêu, mẫu vải hoa văn cực nhỏ. Diện tích đo nhỏ dễ bị ảnh hưởng bởi cấu trúc sợi, tăng sai số.
3. Hiệu Chuẩn Máy (Calibration): Bước Sống Còn – Bắt Buộc Hàng Ngày!
Bỏ qua bước này là bạn đang “đo mò”. Hiệu chuẩn lại sau mỗi 8 giờ làm việc hoặc bất cứ khi nào thay đổi kích thước ống kính (Aperture).
- Hiệu Chuẩn Đen (Black Calibration / Trap):
- Gắn chắc chắn ống bẫy ánh sáng (Light Trap) vào vị trí đo.
- Trên phần mềm (Color iQC/iMatch), chọn lệnh hiệu chuẩn Đen. Máy sẽ đo và thiết lập điểm “không tuyệt đối”.
- Hiệu Chuẩn Trắng (White Calibration):
- Vệ sinh tấm chuẩn trắng: Dùng khăn không xơ chuyên dụng (đi kèm máy) lau nhẹ nhàng bề mặt gốm chuẩn. Không dùng khăn giấy thường!
- Đặt tấm chuẩn trắng lên cửa sổ đo, đóng ngàm giữ mẫu cẩn thận để đảm bảo tiếp xúc hoàn hảo, không rò sáng.
- Trên phần mềm, chọn lệnh hiệu chuẩn Trắng. Máy quét và thiết lập điểm tham chiếu trắng.
- Hiệu Chuẩn UV (Bắt buộc nếu đo vải có OBA – Chất Tăng Trắng Quang Học):
- Sử dụng tấm chuẩn UV chuyên dụng (Whiteness Assessment Tile) đi kèm máy.
- Thực hiện bước hiệu chuẩn UV trên phần mềm. Bước này điều chỉnh lượng tia UV phát ra từ đèn Xenon, cực kỳ quan trọng để đánh giá chính xác độ trắng và màu sắc vải có OBA.
⚠️ CẢNH BÁO QUAN TRỌNG:
- Tuyệt đối không chạm tay vào bề mặt làm việc của tấm chuẩn trắng và bẫy đen. Dầu mỡ, mồ hôi làm hỏng bề mặt.
- Định kỳ gửi tấm chuẩn trắng về X-Rite hoặc đơn vị được ủy quyền để hiệu chuẩn lại (thường 1-2 năm/lần). Tấm chuẩn hết hạn hoặc trầy xước sẽ làm sai lệch toàn bộ hệ thống đo.
4. Chuẩn Bị Mẫu Vải: Khâu Quyết Định Thường Bị Xem Nhẹ
Mẫu vải chuẩn bị sai cách là nguyên nhân số 1 gây kết quả đo không ổn định, dù máy hiệu chuẩn đúng.
- Điều Hòa Mẫu (Conditioning): Mẫu vải sau nhuộm/sấy phải được để trong phòng Lab tiêu chuẩn (đạt điều kiện mục 2) ít nhất 2 – 4 tiếng để hồi ẩm ổn định. Vải khô/mất ẩm sẽ thay đổi màu!
- Độ Dày (Opacity) – Theo ISO 105-J01:Gấp mẫu thành 4 lớp (hoặc nhiều hơn) cho đến khi ánh sáng không thể xuyên qua. Cách kiểm tra:
- Đặt tấm vải đã gấp lên một bề mặt màu đen tuyền.
- Nếu mắt thường không nhìn thấy được nền đen bên dưới qua các lớp vải -> Đạt.
- Bề Mặt Mẫu:
- Phẳng tuyệt đối: Không nhăn, không gợn sóng. Dùng ngàm giữ mẫu của máy ép chặt.
- Sạch sẽ: Không dính dầu mỡ, bụi bẩn, mồ hôi, vết tay. Lau sạch nếu cần.
- Hướng Sợi (Directionality): Đảm bảo tất cả các mẫu (Standard và Batch) được đặt cùng hướng sợi dọc (warp) hoặc cùng hướng sợi ngang (weft) khi đo. Sự khác biệt hướng sợi gây khác biệt màu đáng kể dưới các góc nhìn khác nhau.
5. Các Bước Đo Màu Trên Phần Mềm Color iQC / iMatch (Chuẩn ISO/ASTM)
Bước 1: Thiết Lập Cấu Hình Đo (Measurement Condition) – Phải Đúng Chuẩn Khách Hàng!
Cài đặt này quyết định cách máy tính toán kết quả. Luôn hỏi rõ khách hàng/Standard yêu cầu gì!
- Hệ Tọa Độ Màu:
L*a*b*(phổ biến) hoặcL*C*h*(dễ hiểu hơn về độ tươi/sắc độ). - Công Thức ∆E (Sai Lệch Màu Tổng):
- Ngành may mặc thường dùng
∆E_CMC(2:1): Công thức này mô phỏng mắt người tốt hơn với vải, coi trọng sai số về độ sáng (∆L) hơn độ tươi (∆C). ∆E_00(CIEDE2000): Ngày càng phổ biến, được coi là chính xác hơn CMC(2:1), nhất là với màu xám và màu trung tính. Dùng nếu khách hàng yêu cầu.
- Ngành may mặc thường dùng
- Nguồn Sáng (Illuminant):
- Chính (Primary): D65 – Ánh sáng ban ngày nhân tạo (6500K). Tiêu chuẩn phổ biến nhất.
- Phụ (Secondary – Kiểm tra Metamerism/Nhảy Màu): Chọn theo vùng địa lý/sử dụng sản phẩm:
TL84(Ánh sáng cửa hàng Châu Âu)F02/CWF(Cool White Fluorescent – Ánh sáng đèn huỳnh quang cửa hàng Bắc Mỹ)A(Ánh sáng đèn sợi đốt – Ở nhà).
- Góc Quan Sát (Observer):
10°– Tiêu chuẩn quốc tế cho ngành dệt may. - Chế Độ Đo Hình Học: Quyết định cách xử lý ánh sáng phản xạ bóng (gloss):
SPIN(Specular Included – Bao gồm phản xạ bóng): Khuyên dùng cho vải. Loại bỏ ảnh hưởng của độ bóng bề mặt và cấu trúc dệt, tập trung vào màu nhuộm thực sự. Kết quả ổn định hơn.SPEX(Specular Excluded – Loại trừ phản xạ bóng): Kết quả giống cách mắt người nhìn thấy màu hơn khi vải có độ bóng cao. Dùng nếu khách hàng yêu cầu cụ thể.
Bước 2: Đo Mẫu Chuẩn (Standard / Target)
- Đặt mẫu vải Standard (đã chuẩn bị kỹ – gấp đủ lớp, sạch, phẳng) lên cửa sổ đo.
- Đóng chặt ngàm giữ mẫu để vải áp sát hoàn toàn với ống kính, không rò sáng.
- Trên phần mềm, nhấn
Measure Standard. Đo tại ít nhất 4 vị trí khác nhau trên mẫu vải (xoay mẫu một góc90°sau mỗi lần đo). Phần mềm sẽ tự động tính giá trị trung bình (Average), giúp loại bỏ sai số do cấu trúc vải không đồng đều. - Lưu và đặt tên rõ ràng cho mẫu Standard (Ví dụ:
PO#12345_Navy_D65_10deg_SPIN_Standard).
Bước 3: Đo Mẫu Sản Xuất / Thử Nghiệm (Batch / Sample)
- Thực hiện y hệt như đo mẫu Standard: Gấp đủ lớp, đặt đúng hướng sợi, làm phẳng, đo trung bình ít nhất 4 vị trí (xoay 90°).
- Trên phần mềm, nhấn
Measure TrialhoặcMeasure Batch. - Phần mềm tự động so sánh dữ liệu Batch với Standard đã lưu và xuất ra kết quả sai lệch màu chi tiết (
∆L,∆a,∆b,∆C,∆H,∆E) và kết luận PASS/FAIL dựa trên dung sai (Tolerance) đã cài đặt.
6. Đọc & Phân Tích Kết Quả QC: Hiểu Rõ Từng Chỉ Số
Kết quả hiển thị trên màn hình cho bạn biết mẫu Batch lệch so với Standard như thế nào:
∆L*(Độ Sáng):+= Mẫu Batch sáng hơn Standard.-= Mẫu Batch tối hơn Standard.
∆a*(Sắc Đỏ/Xanh Lá):+= Mẫu Batch đỏ hơn / Ít xanh lá hơn Standard.-= Mẫu Batch xanh lá hơn / Ít đỏ hơn Standard.
∆b*(Sắc Vàng/Xanh Dương):+= Mẫu Batch vàng hơn / Ít xanh dương hơn Standard.-= Mẫu Batch xanh dương hơn / Ít vàng hơn Standard.
∆C*(Độ Tươi / Sắc Độ – Chroma):+= Mẫu Batch tươi hơn, rực rỡ hơn Standard.-= Mẫu Batch xỉn hơn, gột màu hơn Standard.
∆E(Sai Lệch Màu Tổng Thể): Con số quan trọng nhất để ra quyết định PASS/FAIL.∆E ≤ Tolerance(Dung sai cho phép): PASS (Đạt). Thông thường trong may mặc, Tolerance nằm trong khoảng 0.6 đến 1.0 tùy yêu cầu khắt khe của từng Brand/khách hàng. (Ví dụ: ∆E CMC(2:1) ≤ 0.8).∆E > Tolerance: FAIL (Không đạt). Cần thông báo ngay cho bộ phận nhuộm để điều chỉnh công thức, tránh sản xuất hàng loạt sai màu.
7. Bảo Dưỡng & An Toàn: Giữ Máy Ci7000 Hoạt Động Tối Ưu
- Vệ Sinh Buồng Đo (Integrating Sphere):
- Luôn dùng bóng thổi khí (Air Blower/ Air Bulb) để thổi sạch bụi xơ vải rơi vào buồng cầu qua lỗ ống kính sau mỗi ca đo.
- Tuyệt đối không dùng khí nén áp suất cao thổi trực tiếp vào buồng cầu – làm hỏng bề mặt phủ bên trong!
- Bảo Quản Tấm Chuẩn:
- Luôn đóng nắp hộp tấm chuẩn trắng và tấm UV khi không sử dụng.
- Cất hộp vào tủ hút ẩm để tránh ẩm mốc, oxy hóa.
- Kiểm tra thường xuyên: Bất kỳ vết trầy xước, bẩn, mờ nào trên tấm chuẩn trắng đều khiến toàn bộ kết quả đo sai lệch. Thay thế hoặc hiệu chuẩn lại ngay nếu phát hiện hư hỏng.
- Tắt Máy Đúng Cách:
- Tắt phần mềm Color iQC/iMatch trên máy tính.
- Tắt công tắc nguồn trên thân máy Ci7000.
- Đậy tấm phủ chống bụi cho máy khi không sử dụng trong thời gian dài.
Kết Luận & Hành Động Ngay!
Việc sở hữu máy so màu X-Rite Ci7000 đắt tiền là chưa đủ. Tuân thủ nghiêm ngặt SOP vận hành chuẩn ISO/ASTM được hướng dẫn chi tiết trong bài viết này mới chính là chìa khóa để:
- Đảm bảo kết quả đo màu chính xác, lặp lại cao – Nền tảng của QC đáng tin cậy.
- Giảm thiểu tối đa rủi ro sai lệch màu trong sản xuất, tránh lỗi hàng loạt, trả hàng, mất khách.
- Nâng cao uy tín phòng Lab/QC của bạn với khách hàng và đối tác quốc tế.
- Tiết kiệm chi phí đáng kể trong dài hạn nhờ giảm phế phẩm và tái sản xuất.
Đừng để sai số màu “ăn” lợi nhuận của bạn! In ngay hướng dẫn SOP này và dán tại vị trí đo màu. Đào tạo lại toàn bộ nhân viên vận hành máy Ci7000 theo quy trình chuẩn này NGAY HÔM NAY. Sự đầu tư nhỏ về thời gian này sẽ mang lại hiệu quả vượt trội về chất lượng và lợi nhuận.
